吸料天車是碳素行業預焙燒陽極車間的專用設備，利用卸料管將填充料填入爐坑內;利用吸料管將高溫填充料從爐坑中吸出，料灰分離;橋架下有電動葫蘆可輔助吊運。其主要有橋架、大小車運行機構、吸卸料系統、冷卻系統、除塵系統、電控系統等六大部分組成。

多功能吸料天車的主要用途：

　　1、利用卸料管將填充料填入爐坑內;

　　2 、利用吸料管將高溫填充料從爐坑中吸出，料灰分離;

　　3 、橋架下有電動葫蘆可輔助吊運。該機全車采用P LC 控制、變頻調速配置，現已廣泛用于全國各大炭素廠，達到好的水平，極大的改善了惡劣的工作環境、減輕了工人的勞動強度和提高工作效率。

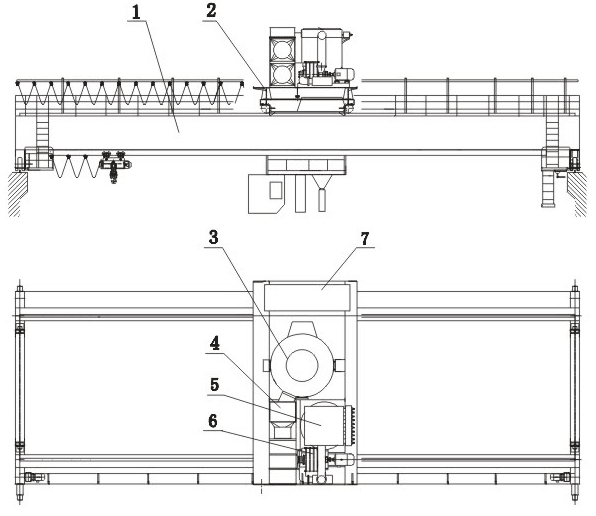

多功能吸料天車結構組成：

　　一、大車是焙燒多功能機組的橋架，可沿車間的縱向軌道運行，并配置有噸電葫蘆用來承擔專門的吊運任務。

　　二、小車是焙燒多功能機組的核心，焙燒多功能機組的主要作業工具、操縱室及電氣控制系統均配置其上，小車可沿大車主梁頂面的軌道橫向運行。

　　三、電氣控制系統采用PLC可編程序控制，在操縱室內的聯動臺上集中操縱。聯動臺上集中操縱。聯動臺上配置觸摸屏，觸摸并上可實現各電氣元件的使用狀態。顯示故障部位及原因并報警，可采用無線信號交換裝置對地面設備進行控制。

　　四、吸卸料系統是完機組成吸填充料、卸填充料、收粉塵料的工作系統。其吸料能力為65m3/h，填料能力為80m3/h，處理物料高溫度為450℃。大料倉直徑3400mm，有效容積31m3，接收來至吸料管的填充料進入大料倉。料倉上設置兩個料位計，用以控制料倉內填充料料面。料倉下部設置一個倉壁振打器，以防為料倉內填充料堵塞。

　　五、除塵系統對氣流中大顆粒粉塵進行分離。主要由蝸殼狀進風口，長錐體，排氣管，風帽，進口蝸殼組成。蝸殼內襯耐磨材料。布袋除塵器脈沖式控制，機械反吹清灰方式，濾袋材質采用針刺過濾氈，耐溫達240℃，短時溫度260℃。

　　六、效率高的空氣冷卻系統，使系統吸入的高溫氣流，通過空氣冷卻器而驟降下來，再配合使用耐高溫的效率高的收塵凈化系統、耐高溫的羅茨真空泵，使系統處理高溫物料的愿望得以實現。

多功能吸料天車的操作規范：

　　1、大、小車行走前，要先打鈴，使報警燈亮。

　　2、右操作桿用來控制大車進行前后行走，大車的速度分為四級。左操作桿前后方向用來控制小車行走，小車速度分為兩級，吸、放料管放下后，大、小車速度為速度的低值。

　　3、吸、放料管開關在右操作柜上，左操作桿左右方向可以控制吸、放料管的升降，吸、放料管升降高度主要經駕駛員控制。

　　4、吸料的溫度大于60℃時，需要把冷卻器打開。冷卻器由操作柜上的按鈕來控制。吸料時的溫度不能大于300℃。

　　5、在吸料時、料倉放料閥處于關閉的狀態，打開真空泵按鈕，當觸摸屏上顯示壓力-0.012MPa至-0.02MPa時，可進行吸料作業。壓力超過-0.025Mpa時，需要停止吸料，然后檢查有沒有料塊堵住吸料口。
